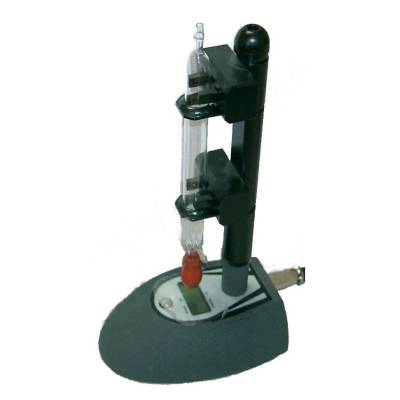

智能电子皂膜流量计_流量校准仪

一、概述

皂膜流量计是用于校准流量计、采样仪器流量的装置，通过测量皂液形成的膜经过一定体积玻璃管的时间，来计算出采样仪器的流量。

具有高精度的ZK-100系列电子皂膜流量计，其工作原理为：

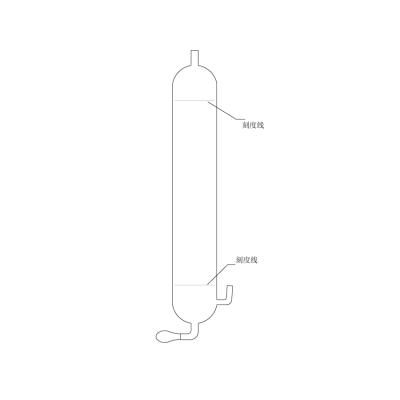

气源流出的气体，由皂膜管下端进气口进入皂膜管，挤压胶球产生皂膜，由于进气的压力，推动皂膜沿着皂膜管匀速上升。当皂膜升到经过皂膜管的下刻线时，下限传感器即开始计时；当皂膜升到经过皂膜管的上刻线时，上限传感器即停止计时。由此测得皂膜经过两刻线间的时间和皂膜管两刻线间的容积，即由内部的微处理机流过流量计的流量，并通过显示屏直观地显示出来。

通过上下限高灵敏电子传感器测量，其精度大大优于用眼和手工掐秒表间接判断。均不大于1%的精度。用户通过选择不同规格的玻璃及配套探头即可实现1mL-30L/min多个所需的校准量程。

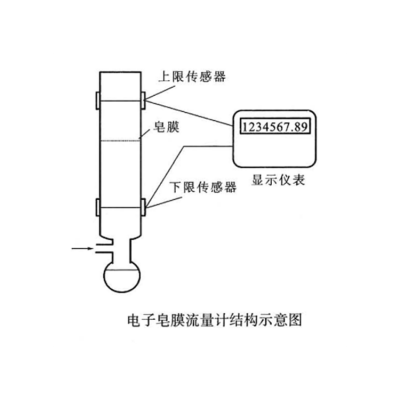

原理图

本仪器操作方便可靠，经测试各项指标可以和目前国内外同类产品相媲美，结构上具有自身独特的功能优势及令人满意的性能价格比。

二、主要规格、技术性能指标（103B型号）:

1、16字符的液晶显示窗，可完整显示时间、流量、量程等信息。

2、测量精度：△Q<±1% ，精度等级1.0级。

3、时间范围：0.1~600.0s（内部计算精度到0.01秒）。

4、量程范围：LEVER2型；（2.50~2500）mL/min。

5、内装充电电池，充满电后待机时间大于30hr。

6、外接9V直流电源，开机同时通过内部充电电路对电池进行充电，大约10小时左右充满电，仪器电路自动进入浮充状态。

7、外形尺寸：约140×90×260mm

8、所有技术性能均符合JJG586-2006《皂膜流量计检定规程》。

三、规格型号
